| Nombre De Pièces: | 1 morceau/morceaux |
| Période De Livraison: | 3-6 semaines |
| Méthode De Paiement: | T/T. |
| Capacité D'approvisionnement: | 100,000/Year |

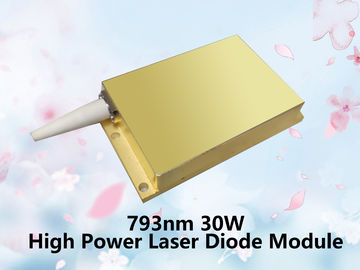

Caractéristiques :
de la longueur d'onde 793nm
30W de puissance de sortie
de diamètre de noyau de fibre de 105µm
0.22N.A.
protection du retour 1900nm-2100nm
Applications :
pompage par laser de fibre
|
Caractéristiques (25℃)
|
Symbole
|
Unité
|
K793DA5RN-30.00W | |||
| Minimum | Typique | Maximum | ||||
| Données optiques | Puissance d'Onde-sortie | PO | W | 30 | - | - |
| Longueur d'onde centrale | λc | nanomètre | 793±3 | |||
| Largeur spectrale (FWHM) | △λ | nanomètre | - | 6 | - | |
| Décalage de longueur d'onde avec la température | △λ/△T | nm/℃ | - | 0,3 | - | |
| Décalage de longueur d'onde avec le courant | △λ/△A | nm/A | - | 1 | - | |
| Données électriques | Efficacité Électrique-à-optique | PE | % | - | 45 | - |
| Courant de seuil | lth | A | - | 1 | - | |
| Courant d'opération | taillez | A | - | - | 5,5 | |
| Tension d'opération | VOP | V | - | - | 16 | |
| Efficacité de pente | η | W/A | - | 7 | - | |
|
Données de fibre
|
Diamètre de noyau | Dcore | μm | - | 105 | - |
| Diamètre de revêtement | Dclad | μm | - | 125 | - | |
| Ouverture numérique | Na | Na | - | 0,22 | - | |
| Longueur de fibre | LF | m | - | 1,0 | - | |
| Diamètre/longueur lâches de tuyauterie de fibre | - | μm | 0.9mm PTFE | |||
| Rayon de cintrage minimum | - | millimètre | 50 | - | - | |
| Arrêt de fibre | - | - | Aucun | |||
| Isolement de retour | Longueur d'onde de réflexion arrière | λ | nanomètre | 1900-2100 | ||
| Isolement de réflexion arrière | - | DB | - | 30 | - | |
| D'autres | ESD | Vesd | V | - | - | 500 |
| Température de stockage | Essai | ℃ | -20 | - | 70 | |
| Temp de soudure d'avance | Tls | ℃ | - | - | 260 | |
| Temps de soudure d'avance | t | sec | - | - | 10 | |
| Température de carter fonctionnante | Dessus | ℃ | 15 | - | 35 | |
| Hygrométrie | Rhésus | % | 15 | - | 75 | |
|
|
